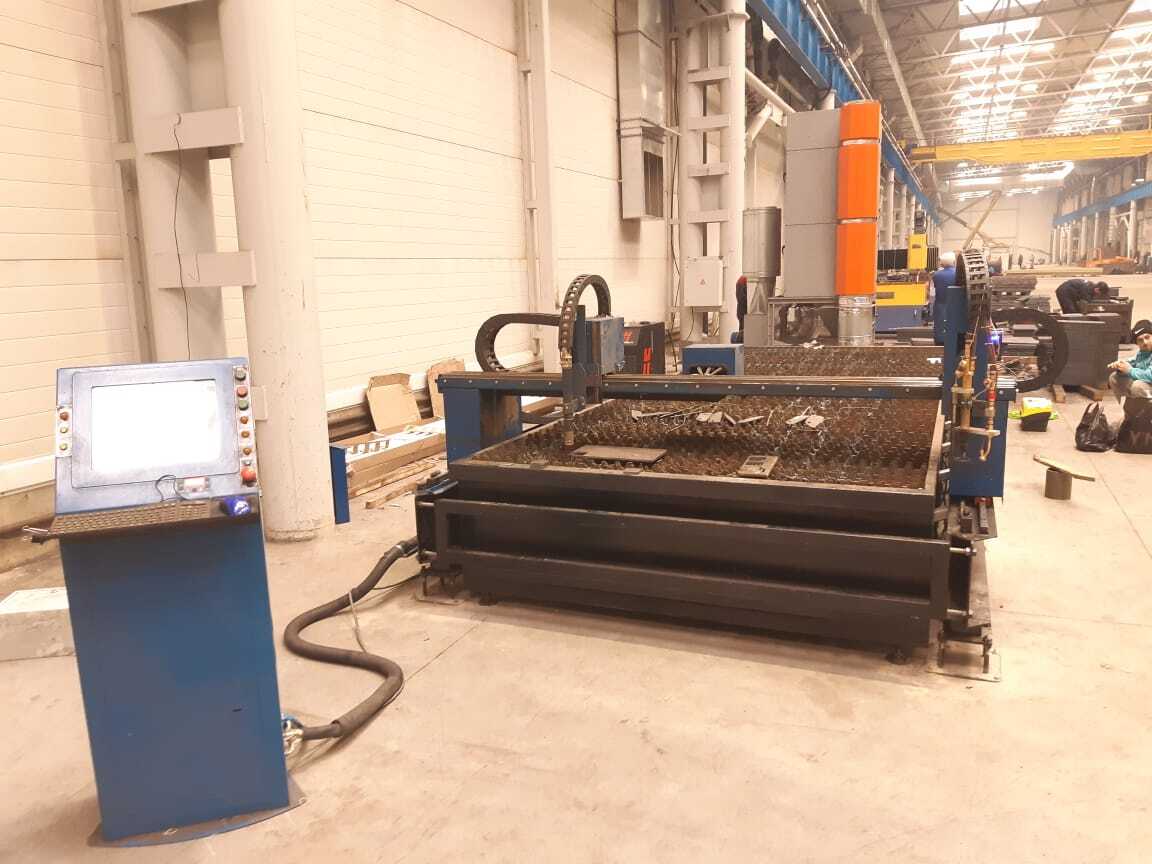

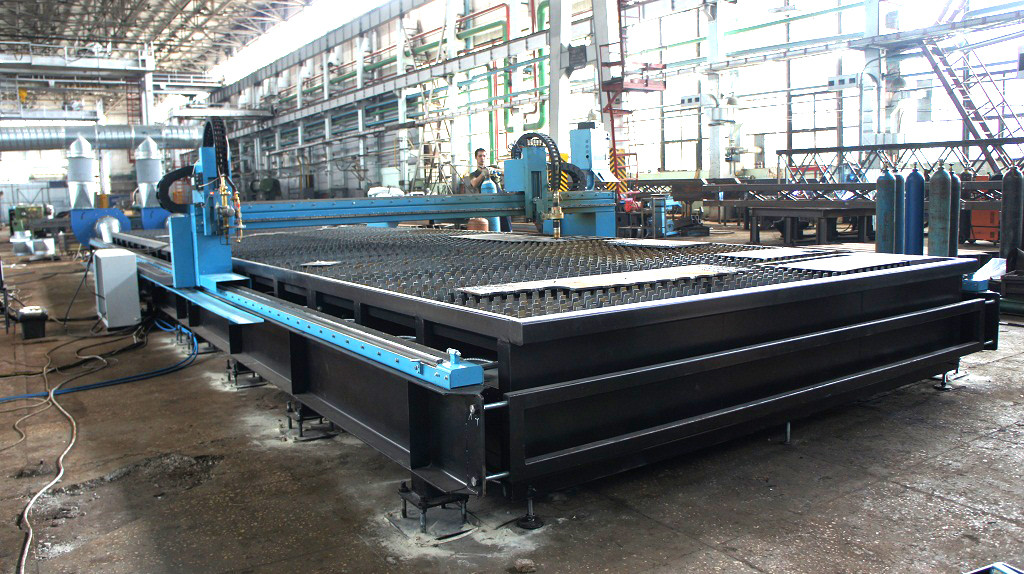

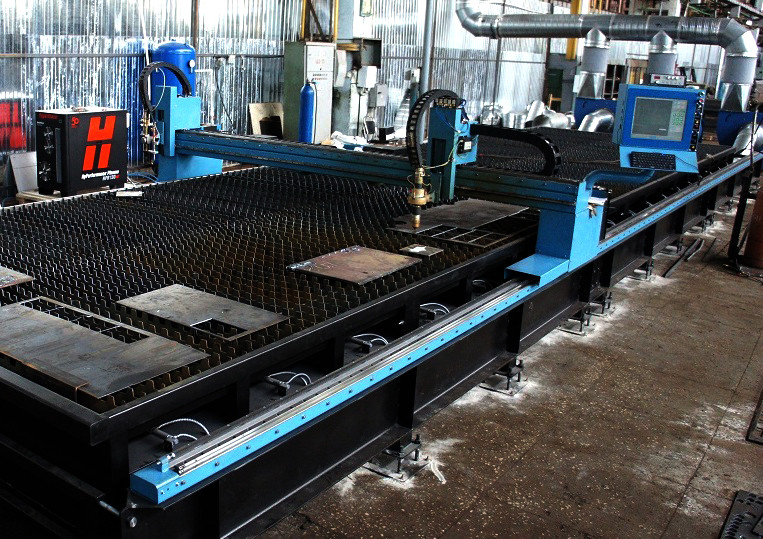

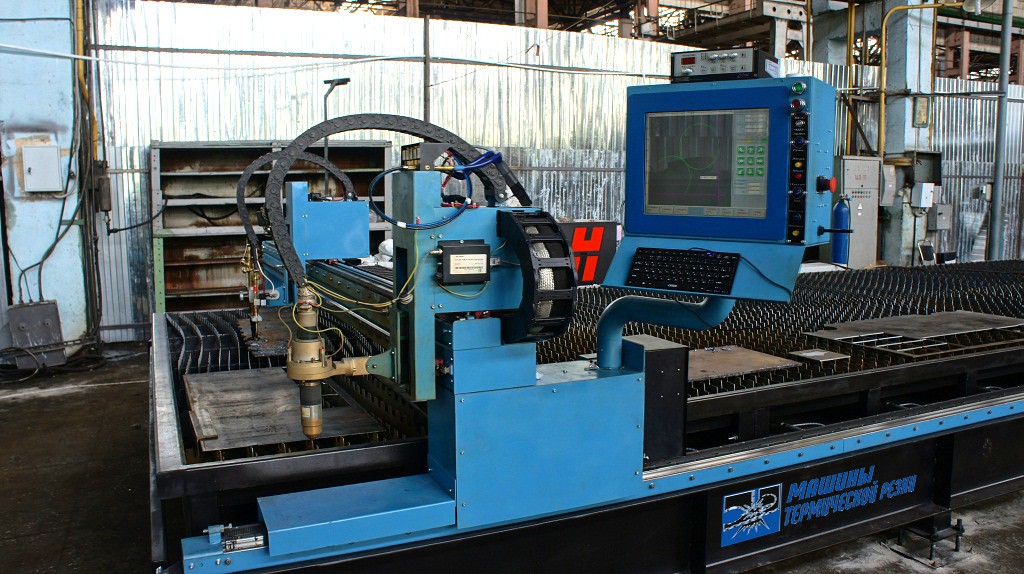

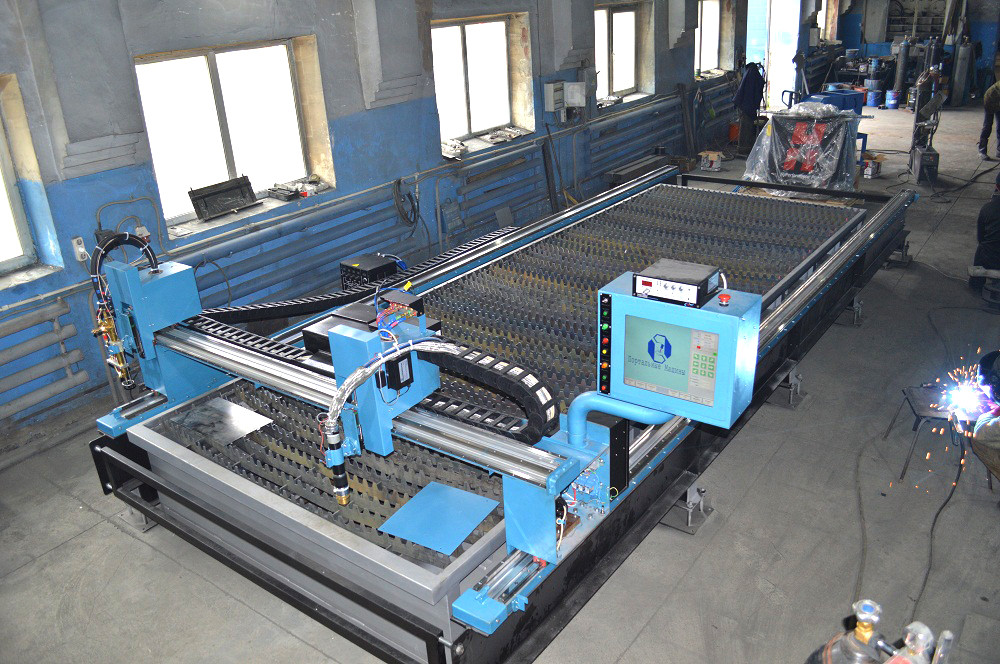

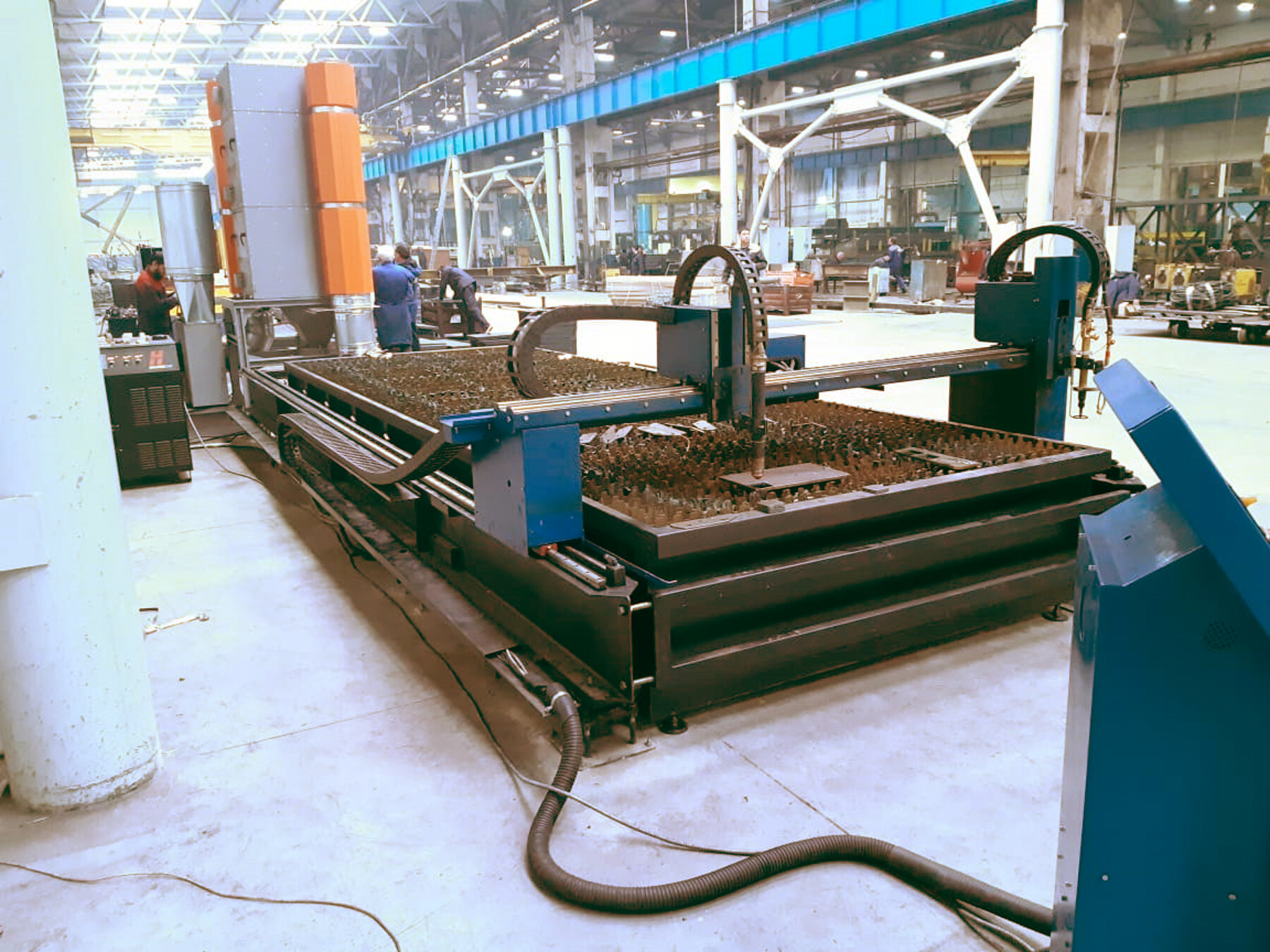

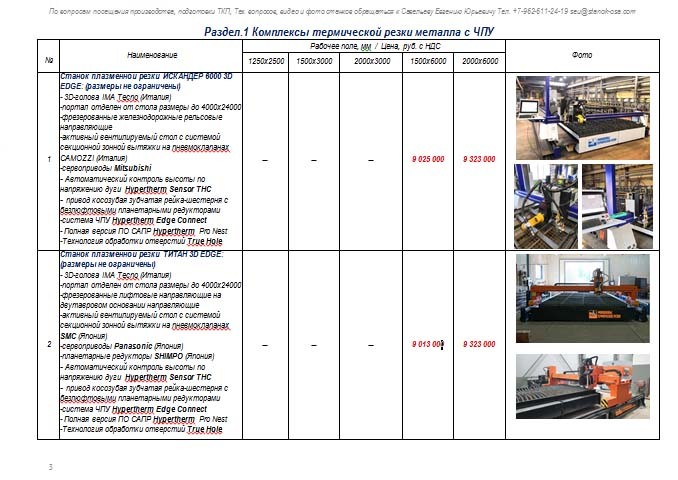

Портальные станки серии ПА-Д с порталом и рельсами

Данная обрабатывающая система разработана для производств, работающих с тяжелыми плитами, либо нуждающихся в большой площади обработки при высокой точности и качестве резки.

В машинах плазменной резки серии ПА-Д подвижная платформа выполнена полностью независимой от поверхности резки, что позволяет гарантировать отсутствие каких-либо нагрузок при загрузке материала или его сильном нагреве при газопламенной кислородной резке. Машины термической (плазменной) резки выпускаются в разных вариантах ширины в диапазоне 2,4 - 6 метров, длина от 3,6 метров до 24 метров.

Скорость свободного перемещения портальной машины плазменной резки до 20 000 миллиметров в минуту (ограничена электроникой). Жесткая массивная полностью стальная конструкция с использованием прецизионных направляющих превращает обрабатывающие системы серии ПА-Д в одни из самых точных систем резки тяжелых материалов на современном рынке.

Стандартные характеристики станков серии ПА-Д:

• Возможность высокоскоростного перемещения по контуру.
• Автоматическое начальное определение высоты прорезания
• Дружественный и понятный контроллер
• База данных по материалам
• Модульные балки оси X из прочного тяжелого профиля, опорные поверхности для подшипников обработаны на станке
• Полированные дорожки качения со встроенной рейкой
• В верхней части портала установлены линейные подшипники и надежный реечный привод
• Возможность выполнения различных производственных процессов, например: газопламенная резка, плазменная резка, плазменно-кислородная резка по технологии Ну Definition Plasma, гравировка, сверление
• Высоконадежная полностью стальная конструкция из отожженной стали
• Оперативная память  с возможностью передачи файла неограниченного размера

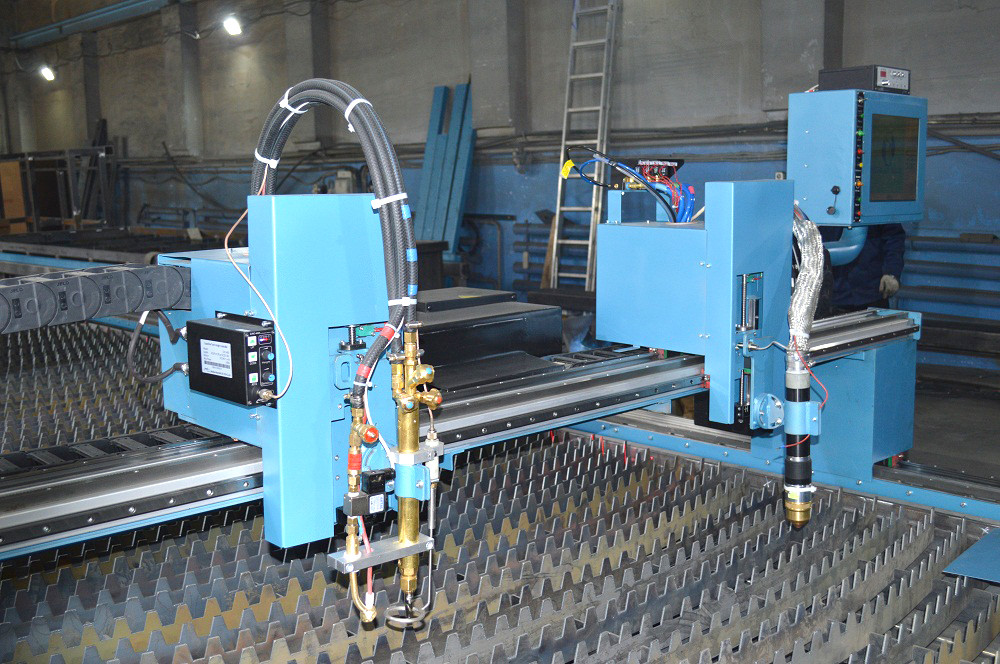

• Одна каретка обеспечивает установку как газопламенной горелки, так и плазмотрона с управлением высоты горелки

Модульные рельсы основания

Массивная и жесткая конструкция основания снижает вибрации и позволяет достичь очень высокого качества резки. Возможно увеличение длины машины термической резки посредством дополнительных модульных секций длиной 1,5 и 3 метра. Сдвоенный привод по оси X - линейная направляющая дорожка 35 мм, система привода "рейка и шестерня", бесщеточные сервомоторы переменного тока и редукторы.

Портал

Портал представляет собой  конструкцию из алюминиевого конструкционного профиля, усиленного конструкционной сталью толщиной в виде двутавра. Портал спроектирован с целью обеспечения плавной резки с полным подавлением вибрации. Для достижения минимального прогиба широких пролетов использовался метод расчета с анализом конечных элементов.

Ось Y - линейные рельсы 25 мм, бесщеточные сервомоторы переменного тока, прецизионные планетарные редукторы и система привода "рейка и шестерня".

Опоры портала

Опоры портала станка изготовлены из стальных пластин, вырезанных с помощью плазменной резки. Увеличенное расстояние между подшипниками оси X и наличие тяжелых пластин позволяет амортизировать вибрации и обеспечивает невероятно надежную опору для профиля портала.

Подача

Скорость резки: до 10 000 мм/мин

Свободное перемещение (оси X и Y) до 20000 мм/мин

Высокоточные планетарные редукторы (ось Y)

Прецизионные планетарные редукторы. Шестерни изготовлены из высокоуглеродистого стального сплава, поверхностно закалены и отшлифованы, что гарантирует минимальный уровень люфта и максимально длительный срок службы.

Редукторы  являются одним из многих узлов, которые превращают машину термической резки  в точную систему резки с плавным ходом и длительным сроком службы.

Линейные подшипники (оси Y и Z)

Профильные рельсы для линейных шариковых подшипников  обеспечивают:

• Высокую жесткость и хорошую устойчивость к нагрузкам по всем направлениям
• Минимизацию уровня шума и максимально высокие характеристики хода
• Способность выдерживать нагрузки с высоким моментом 4 комплекта подшипников на ось
• Динамическая нагрузка в 29400 Нм на комплект подшипника.

Система направляющей дорожки (ось X)

В модульных рельсах основания станка используется прецизионная система линейной направляющей дорожки. Ролики с классом точности PN изготовлены в виде двухрядных шарикоподшипников с угловым контактом и углом прижатия 25*, укомплектованы уплотняющими шайбами с обеих сторон и консистентной смазкой.

• Направляющие поверхности закалены до твердости 60-63 HRC
• Подшипники смазаны консистентной смазкой
• Встроенная прецизионная закаленная и отшлифованная рейка.
• Динамическая нагрузка в 32000 Нм на ролик.

Блоки регулятора давления

Все машины термической резки  оснащаются фильтром-редуктором давления SMC, а также осушителем воздуха.

Адаптивное автоматическое управление высотой горелки

Система быстрой остановки для защиты от столкновений (опционно)

Держатель горелки с системой защиты от столкновений путем быстрой остановки упрощает замену расходных материалов и оберегает оборудование от серьезных повреждений.

Система быстрой остановки действует следующим образом: если горелка касается какого-либо препятствия, то крепление автоматически освобождает горелку, и она отводится в сторону. Работа станка приостанавливается, оператор может устранить проблему и затем продолжить резку.

ВАШИ ПРЕИМУЩЕСТВА

Выбирая промышленную машину термической резки металла с ЧПУ нашего производства, Вы приобретаете:

• Улучшение качества Вашей металлопродукции благодаря соблюдению геометрии контуров;
• Гарантированную собираемость Ваших конструкций, обусловленную минимальной погрешностью изготовления заготовок;
• Сокращение количества действий за счет исключения дополнительной разделки кромок под сварку;
• Наращивание объемов Вашего производства путем увеличения скорости вырезки деталей с чистыми торцами;
• Снижение себестоимости Ваших изделий из-за значительной минимизации отходов, их перегрузки, складирования и утилизации;
• Контроль процесса (удаленная загрузка раскройных карт, контроль их выполнения, отчет о простоях) посредством интеграции системы ЧПУ в заводскую информационную сеть;

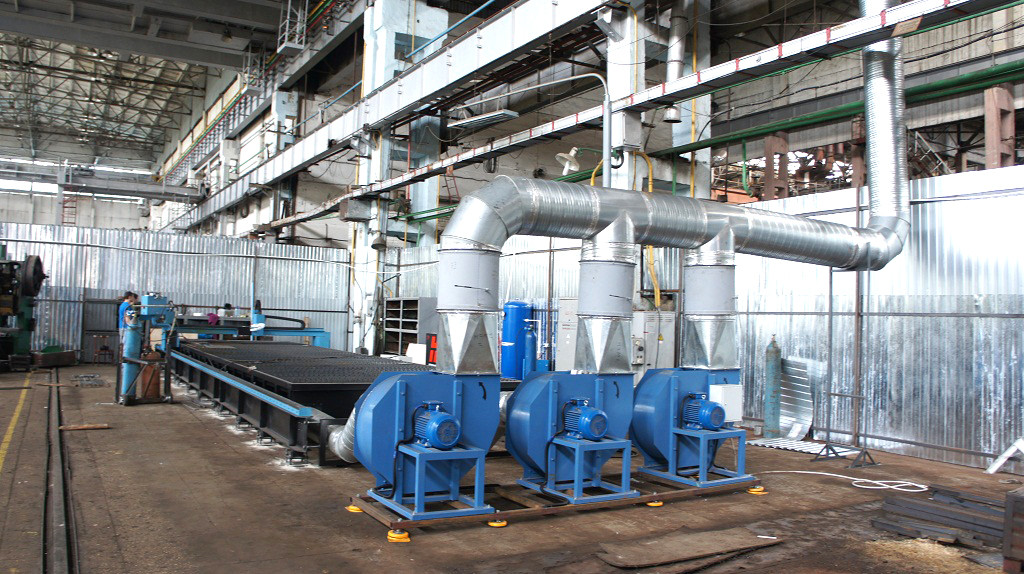

• Повышение экологической безопасности Ваших цехов при использовании вентиляционных установок с фильтрацией (сухая аспирация) либо водоналивных столов.
