Станок плазменный для резки металла c ЧПУ ТИПА "МТР-Ф EDGE"
Основные данные:
- Плазменный станок с ЧПУ комбинированного типа (Плазменная + Газокислородная резка)
- Толщина реза металла до 300 мм
- Усиленная конструкция стола выдерживает нагрузку до 1420 кг/м2
- Вентилируемый стол с зональной вентиляцией и автоматическим включением клапанов SMC
- Движение портала организовано на базе мощных сервоприводов и планетарных редукторах
- Автоматический контроллер высоты по напряжению дуги
- Система ЧПУ на базе Hypertherm EDGE Connect
- Машина Термической резки предназначена для тяжелых промышленных условий.
- Портал на фрезерованных рельсах требует минимального обслуживания в промышленных условиях
Получить Коммерческое Предложение
Здравствуйте!
Я Евгений Ширлов - Ваш персональный менеджер.
Прошу Вас заполнить форму запроса:
С вами свяжется наш специалист в течение 14 минут для составления расчета
Станок плазменный для резки металла c ЧПУ ТИПА "МТР-Ф EDGE"
Основные данные:
- Плазменный станок с ЧПУ комбинированного типа (Плазменная + Газокислородная резка)
- Толщина реза металла до 300 мм
- Усиленная конструкция стола выдерживает нагрузку до 1420 кг/м2
- Вентилируемый стол с зональной вентиляцией и автоматическим включением клапанов SMC
- Движение портала организовано на базе мощных сервоприводов и планетарных редукторах
- Автоматический контроллер высоты по напряжению дуги
- Система ЧПУ на базе Hypertherm EDGE Connect
- Машина Термической резки предназначена для тяжелых промышленных условий.
- Портал на фрезерованных рельсах требует минимального обслуживания в промышленных условиях
Получить Коммерческое Предложение
Здравствуйте!
Я Евгений Ширлов - Ваш персональный менеджер.
Прошу Вас заполнить форму запроса:
С вами свяжется наш специалист в течение 14 минут для составления расчета
Промышленный станок плазменной резки с ЧПУ типа "МТР-Ф EDGE"
Подберите сейчас СВОЙ оптимальный вариант станка
исходя из ваших потребностей и задач вашего производства
Получив от Вас заполненную форму, мы подберем оптимальную комплектацию станка и направим Вам подробное предложение!
Описание промышленной МТР с 3D
Технические характеристики
Видео станка в работе у клиента или при ПНР
Станок плазменной резки предназначен для автоматизированной плазменной ( или газопламенной) резки листового металла

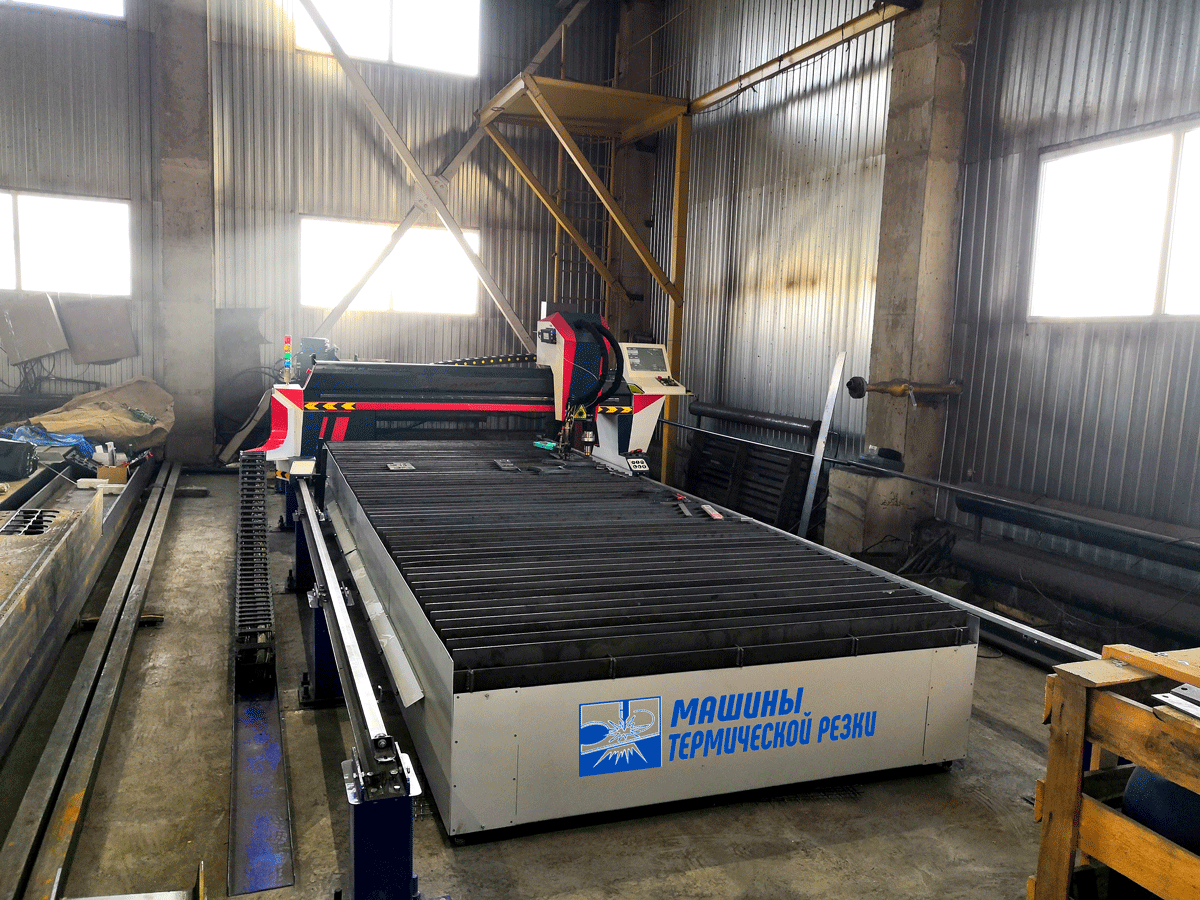

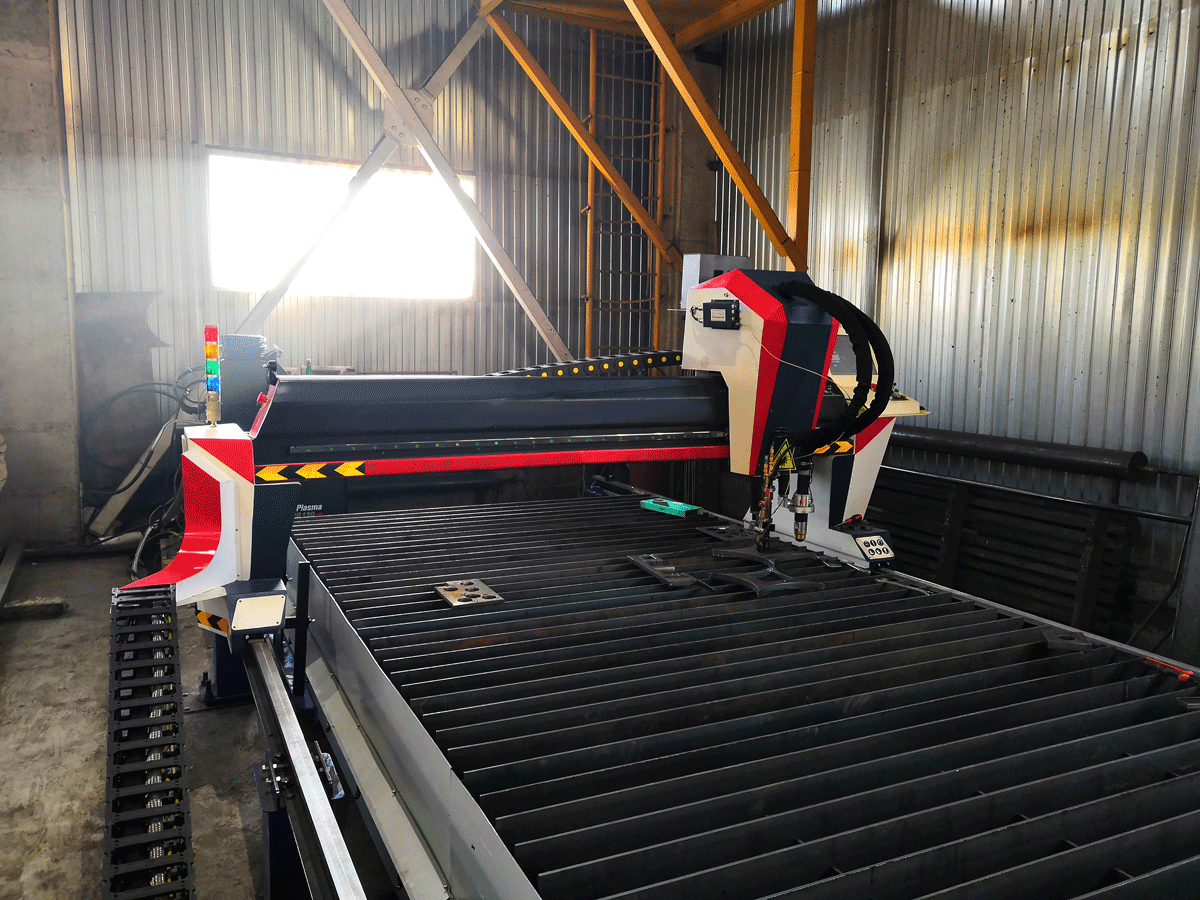

Машина термического раскроя металла типа "МТР-Ф EDGE" выполнена в виде портала с двусторонним приводом, перемещающегося по продольным рельсовым направляющим, и суппорта с закрепленным на нем плазмотроном. Конструкция портала исключает перекосы при его движении за счет двустороннего привода оси Х и обеспечивает отличные динамические характеристики.

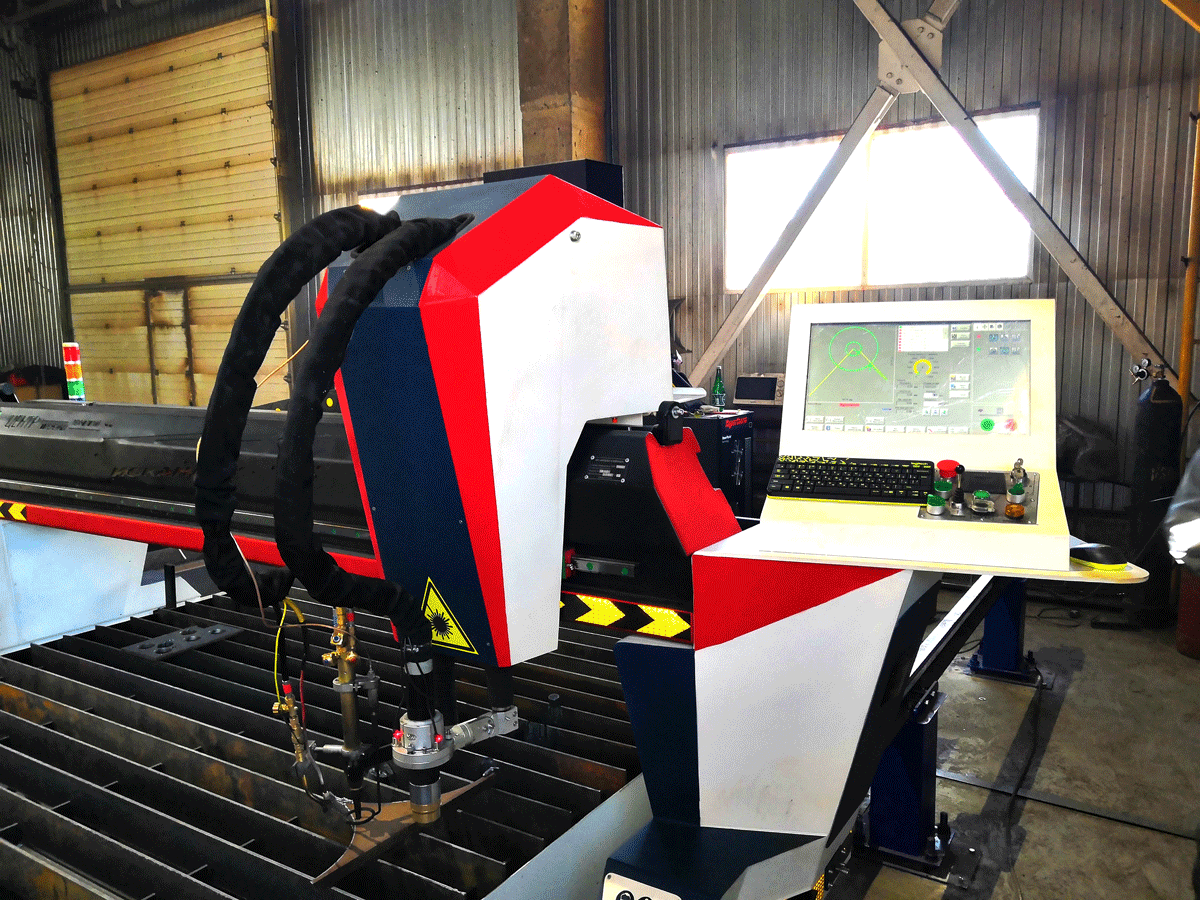

На суппорте установлена система регулировки высоты плазмотрона THC (torch height control), которая обеспечивает автоматическое поддержание требуемой высоты в процессе резки, что обеспечивает высокую точность, воспроизводимость и качество реза. Встроенное в систему предохранительное устройство, исключает поломку, как плазмотрона, так и самого механизма при наезде резака на препятствие.

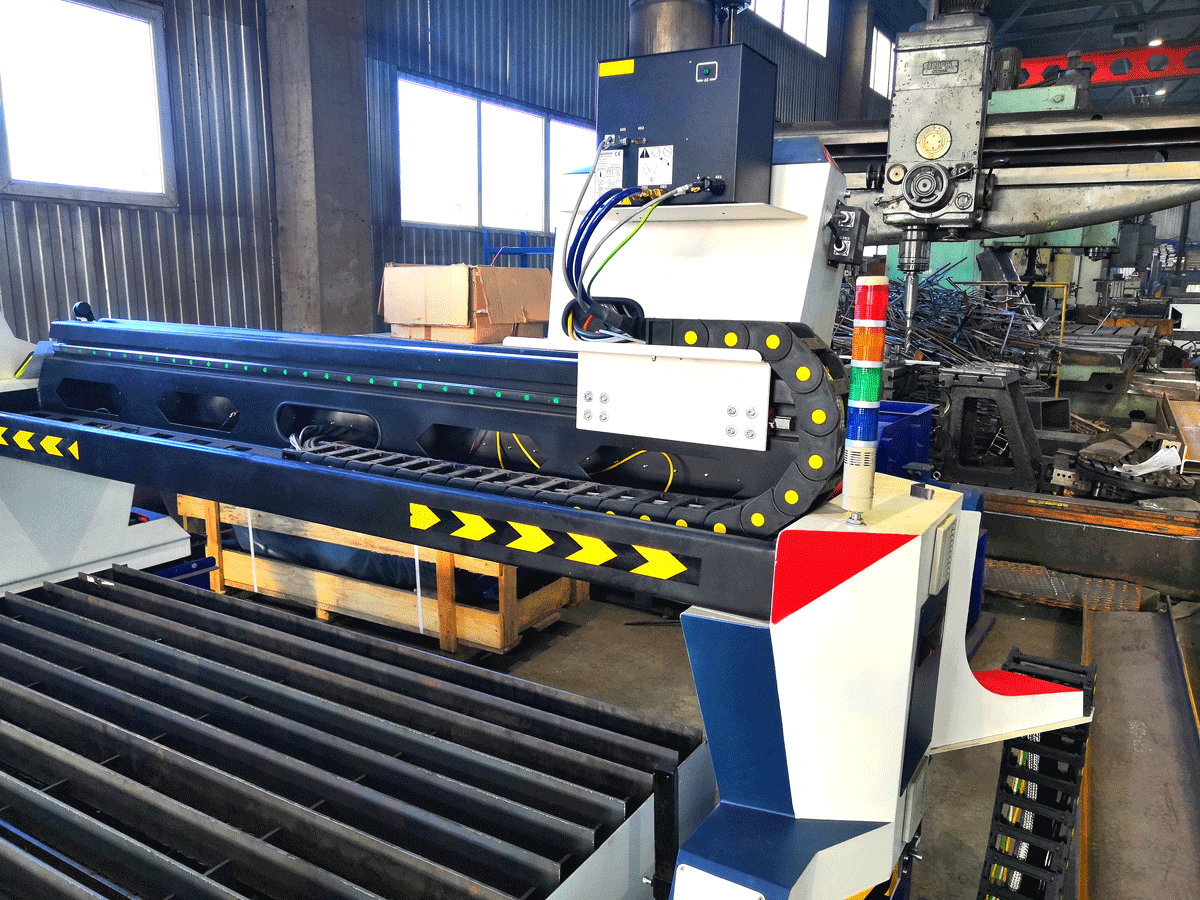

Система подвода коммуникаций (кабели, шланги) выполнена с использованием гибких кабельных каналов.
- Машина может быть оснащена оборудованием для плазменной, газопламенной или лазерной резки.
- Источник плазменной резки, а так же все необходимые системы подачи газа подбираются в соответствии с требованиями заказчика.
- Так же установка может быть оснащена дополнительными модулями для фигурного раскроя трубы разных диаметров.
- Комплектация установки системой 3D суппорта предоставляет возможность вырезать металлические детали со скосом кромок, с фасками под сварку.
- Возможна комплектация координатным столом на выбор, с водяной ванной, либо со следящей системой отвода газов.
На каждом суппорте установлен механизм вертикального перемещения инструмента, отличающийся безлюфтовым перемещением ползуна и механическим редуктором с встроенным предохранительным устройством (обгонной муфтой), исключающим поломку, как инструмента, так и самого механизма при наезде инструмента на лист металла.
Система подвода коммуникаций (кабели, шланги) выполнена с использованием гибких кабельных каналов, снижающих вибрацию и раскачивание машины в начале и конце движения.
Система управления может быть установлена на машине или вне машины, в зависимости от требований Заказчика.
Укладка разрезаемого материала осуществляется на раскройный стол типа водяная ванна или вентилируемый стол, установленный между рельсовых направляющих.
| Наименование параметров | Значение |
| 1. Ширина обрабатываемого листа, мм | 1500/2000/2500/3000/3200/3600/4000 |
| 2. Длина обрабатываемого листа, мм | от 3000 до 32000 |
3. Минимальный диаметр качественно вырезаемого отверстия, мм
| 25 (но не менее 1,5 толщины металла) от3 до 25 (при соотношении 1:1 к толщине металла) |
| 4. Толщина разрезаемого листа, мм | от 0,5 до 300 |
| 5. Система управления | Hypertherm Edge Connect или Burny Phantom или ECKELMANN |
| 6. Количество суппортов | от 1 до 3 |
| 7. Скорость перемещения машины, мм/мин | от 50 до 25000 |
| 8. Точность позиционирования, мм | ± 0,15 |
| 9. Вертикальный ход перемещения плазмотрона, мм | 200 |
| 10. Длина рельсового пути, мм | Длина обрабатываемого листа +3000 |
| 11. Стабилизация расстояния между плазмотроном и разрезаемым листом | Автоматическая, по напряжению на дуге + возможность перехода на ручную |
| 12. Первоначальное позиционирование плазмотрона | по касанию листа |
| 13. Разрезаемые материалы | Конструкционные и нержавеющие стали, цветные сплавы |
| 14. Система питания | Трехфазная сеть переменного тока |
| 15. Тип применяемых газов* | Воздух, кислород, азот, аргон-водородная смесь |
| 16. Потребляемая мощность, кВт | 4 + мощность, потребляемая источником плазменной резки |
Гарантия
На оборудование предоставляется гарантия до 36 месяцев, но не менее 12 с момента ввода вэксплуатацию
Доставка и ПНР
Собственный транспорт и монтажные бригады. Доставка по всей территории РФ и странам СНГ
Условия оплаты обсуждаем индивидуально. Возможен Лизинг.
Возможна рассрочка платежа
Есть в наличии. Средний срок изготовления станка 15-30 дней.
Зависит от степени загрузки производства и сезона
