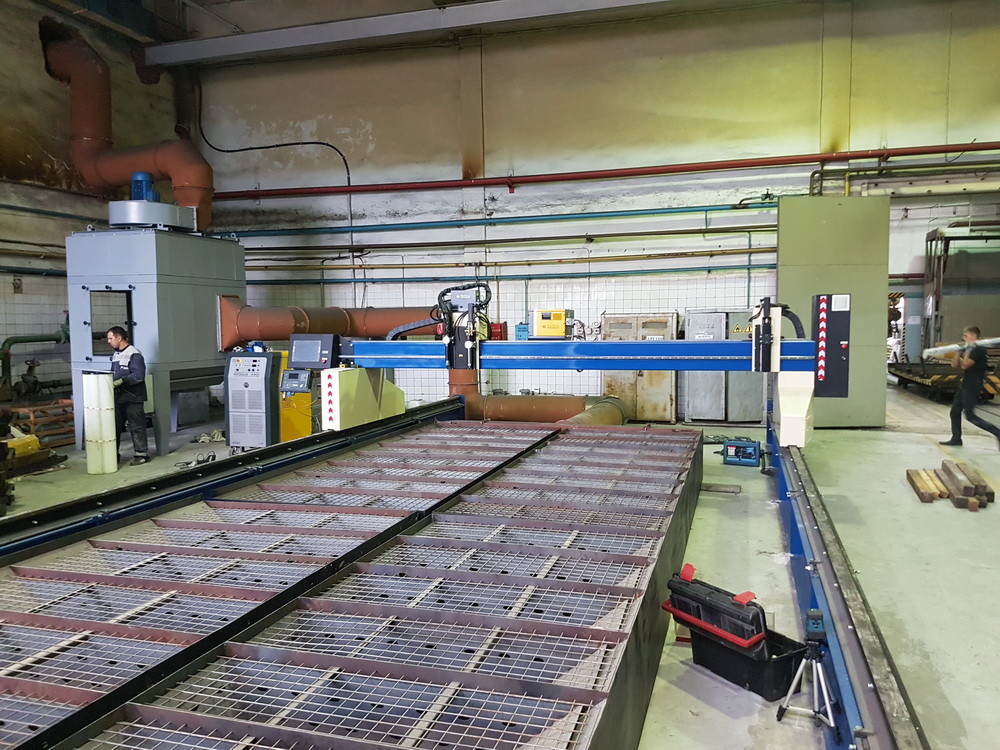

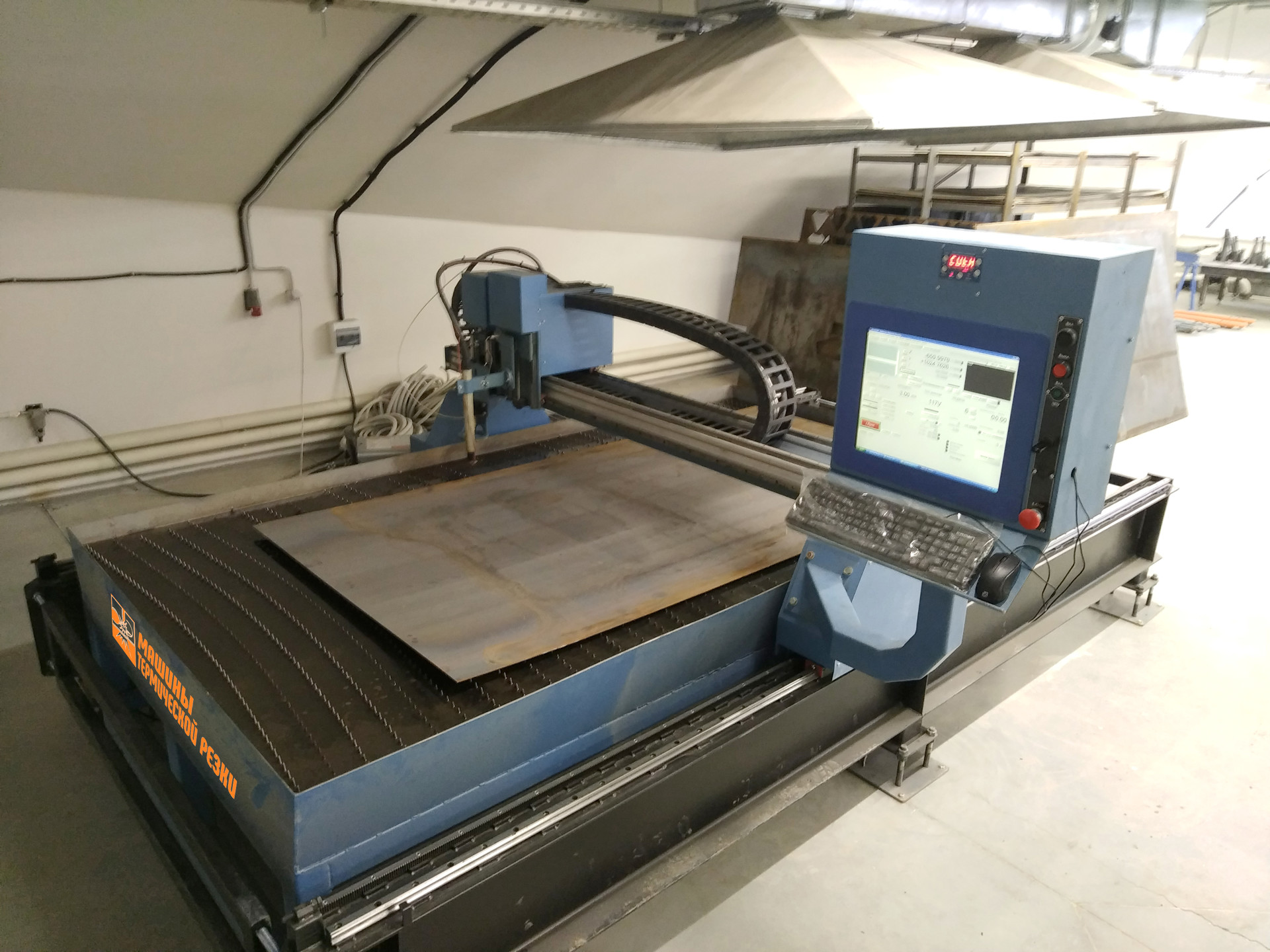

Раскройный стол типа водяная ванна может быть с вытеснительным баком и без него.

Устройство

Раскройный стол состоит из основной ванны, вытеснительного бака (при наличии), шлаковых ванн с приёмными ребрами и решетками, а также системы управления уровнем воды.

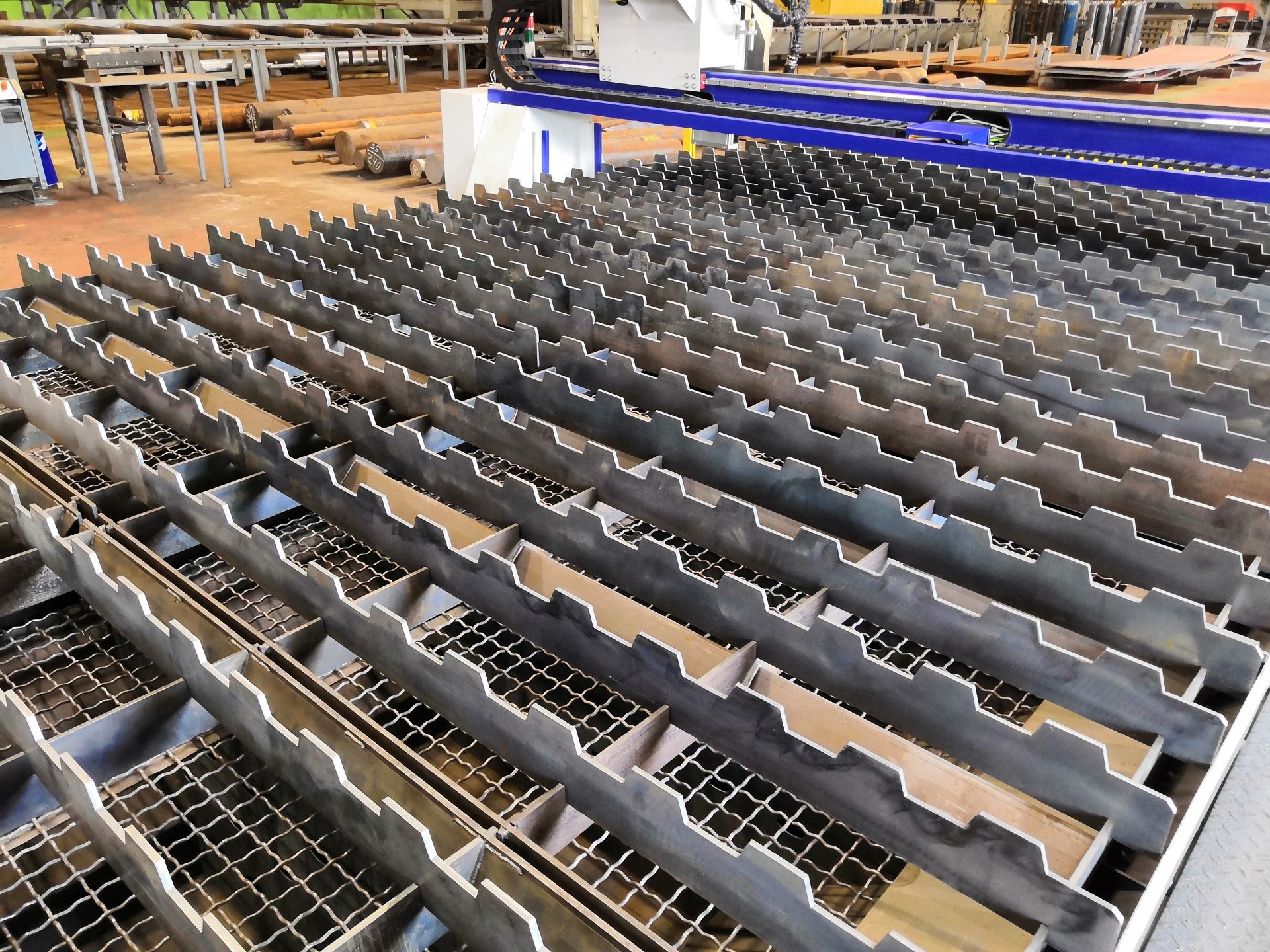

В основной ванне установлены три шлаковых ванны. Для проверки и очистки они могут выниматься из основной водяной ванны. На шлаковых ваннах установлены решётки для укладки листа. Решетки для укладки листа состоят из вертикально стоящих, расположенных на расстоянии друг от друга плоских ребер. Ребра, для лёгкости извлечения, устанавливаются в гнезда щелевого типа.

Для подводки тока плазменной резки на лист, по периметру ванны проложена медная токопроводящая шина необходимого сечения. Весь контур подключается к источнику тока плазменной резки.

Устройство для регулировки уровня воды состоит из системы подвода и отвода сжатого воздуха из вытеснительной камеры, а также пульта управления с шаровыми кранами (или пневмоклапанами), смонтированного в удобном для оператора месте. Для слива и налива воды на основной водяной ванне монтируются ручные вентили. Типоразмер и расположение вентилей на ванне зависит от цеховой водной магистрали и системы канализации.

Работа системы управления уровнем воды

При поступлении сжатого воздуха в вытеснительный бак, вода вытесняется через технологические щели, предусмотренные конструкцией вытеснительного бака, и уровень воды в основной водяной ванне повышается. При перекрытии воздухоподводящей системы и выпускании воздуха из вытеснительной камеры, вода стекает обратно и ее уровень падает. Ввод и вывод сжатого воздуха осуществляется при помощи электромагнитных клапанов, работа которых зависит от положения тумблеров на пульте управления уровнем воды раскройного стола.

Для поднятия уровня воды в ванне необходимо закрыть пневмоклапан К1 и открыть пневмоклапан К2 обеспечив доступ сжатого воздуха в вытеснительный бак. Для удержания необходимого уровня воды следует закрыть пневмоклапан К2, в результате чего в вытеснительном баке будет удерживаться избыточное давление воздуха, предотвращающее попадание воды обратно в бак. Для опускания уровня воды в ванне раскройного стола необходимо открыть пневмоклапан К1 обеспечив выход сжатого воздуха в атмосферу. Давление в вытеснительном баке будет уменьшаться, а уровень воды падать.

Последовательно с пневмоклапанами установлены ручные вентили, регулирующие расход сжатого воздуха, а как следствие и скорость подъёма и опускания воды в ванне раскройного стола.

** Применение пневмоклапанов  в системе управления уровнем не обязательно и обусловлено только удобством эксплуатации  раскройного стола. Пневмоклапаны могут быть заменены шаровыми вентилями.

Очистка раскройного стола

Более грубый и тяжёлый гранулят шлаков откладывается непосредственно в шлаковой ванне, которая вынимается из стола и очищается. Периодичность очистки зависит от интенсивности процесса резки. Она составляют в среднем 80-100 рабочих часов. Мелкий лом откладывается на решетке и удаляется при очистке стола.

Большое количество мелких частиц шлака взвешено в завихренной воде. После большого промежутка рабочего времени они оседают на поверхности стола, но при смене уровня воды взбиваются снова. По опыту эксплуатации, из-за возрастающего загрязнения, необходимо производить замену воды через каждые 1000 рабочих часов.
